采购手持式超声波局部放电检测仪,24小时售后服务,【天正华意电气设备(拉萨市分公司)tianzh3611-50】8年销售经验,我们拥有专业的研发团队和技术人员,可以根据您的需求进行产品设计和开发,为您提供产品和服务。联系人:杨经理,地址:平度市平安路2号。

手持式超声波局部放电检测仪依据标准本仪器引用的标准主要有：DL/T500-2009电压检测仪使用技术条件GB/T4208-2008外壳防护等级的分类（IP代码）GB/T2423.1-2001电工电子产品基本环境试验规程 试验 A: 低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程 试验 B: 高温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲击试验方法GB/T2423.10-1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-2006电磁兼容性试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）GB/T17626.3-2006电磁兼容性试验和测量技术 射频电磁场辐射抗扰度试验（ IEC 61000-4-3：1995）GB/T17626.4-2008电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（ IEC 61000-4-4：1995）GB/T17626.5-2008电磁兼容性试验和测量技术 浪涌（冲击）抗扰度试验（ IEC 61000-4-5：1995）GB/T17626.11-1999电磁兼容性试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（ IEC 61000-4-11：1994）GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T19862-2005工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3、功能说明本仪器主要由主机、传感器和电缆线组成，主机外观如图1：图1 主机3.1主机内置高速AD采集卡、TFT液晶显示器、主处理器和锂电池及其管理板。使用FPGA对高速采样芯片进行控制，如启动采样、停止采样、数据同步、高速数据存取以及数据通信。

手持式超声波局部放电检测仪主机接线介绍巡检测试仪主机电源线可不接，内置电池可正常持续工作时间不低于4小时；当主机电池没电无法正常工作时，可将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器（UHF）此传感器主要用在对GIS设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接超高频传感器的BNC输出端（如图5.1所示）。图5.15.2 接触式超声传感器此传感器主要用在对GIS设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接接触式超声波传感器BNC输出端（如图5.2所示）。图5.25.3 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2、CH3或CH4，另一端连接超声波传感器BNC输出端（如图5.3所示）。图5.35.4 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1、CH2，另一端连接高频电流互感器BNC输出端（如图5.4所示）。5.4图5.5 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测，具体操作如下：TEV电信号连接方式取BNC-SMA同轴电缆一条，将BNC端连接主机CH1、CH2，另一端连接复合式TEV传感器SMA头标有“OUT＋12V”端（如图5.5所示）。图5.5六、软件操作说明6.1 主面板显示区域介绍主面板主要包括：实时波形显示区域、实时放电量显示区域、放电次数、红绿灯、工具栏组成。工具栏主要由设置、校准、统计下限、量程、功能几部分组成。图6.16.1.1 建立试验在主界面工具栏点击“试验”按钮（如图6.2所示），弹出“实验列表”窗口，在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击按钮。或者也可以从试验列表里选择已经建立的试验项目（如图6.3所示）。填写或选择完成后点击确定即可。

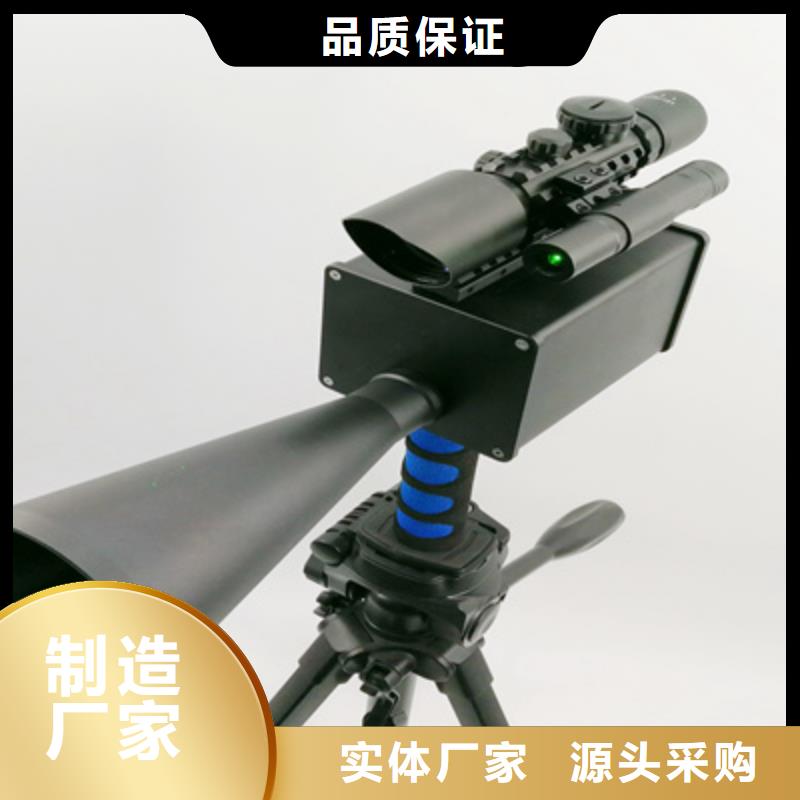

手持式超声波局部放电检测仪 高性能锂电池带有保护板，具有恒流充电、过充、过放保护和过流保护功能，有效延长电池寿命。电池充足后可连续使用7小时以上。3.2传感器1）TEV传感器TEV传感器接收从开关柜表面缝隙处传出的暂态地电波信号，该传感器可吸附于开关柜表面，使用方便，外形如图2：图2 TEV传感器2）HFCT传感器将设备的接地线穿过HFCT传感器，接地线传播的局部放电信号耦合到该传感器，输出相应的电流信号，其外形如图3：图3 HFCT传感器3）超声波传感器a）、将该传感器通过涂抹在其底部的耦合剂，紧贴被测设备表面，检测密闭设备内部的超声波信号，其外形如图4：图4 接触式超声波传感器b）、将非接触式超声传感器正对开关柜缝隙处即可检测开关柜内部是否存在局部放电；图5 非接触式超声波传感器4）UHF传感器将传感器放置在被测设备盆式绝缘子表面，拾取超高频局部放电信号，其外
